4K、8K超高清AVS2码流分析仪实战应用(二)

发布时间:2021-12-01 16:26:07

在数字网络传输中有大量的01,可能由于某种干扰或者某个设备性能不稳定造成的极少数比特传输错误,将0变成了1或者将1变成了0。在一些网络传输带宽大要求高的情况下,可能会造成影响。因此,需要对传输网络进行检测。



比特差错检测功能用于检测传输链路在传输过程中是否会出现错误比特,可用于网络建设前期的检测。


在使用此功能时,码流分析仪设备TSAI-S1会自动生成测试码流,通过ASI或者IP接口发送测试码流,经过传输链路,再由码流分析仪设备TSAI-S1接收测试码流。设备会自动对比接收到的码流和原始测试码流,按比特对比是否存在差错。


在实际应用中,有以下3种主要应用方式来进行比特差错检测。
1种,如图1所示。可以在机房中对传输网络的中间设备比如复用器、适配器等设备进行检测。给这些中间设备发送比特检测的码流,然后检测输出端的流,拷机看有没有比特错。

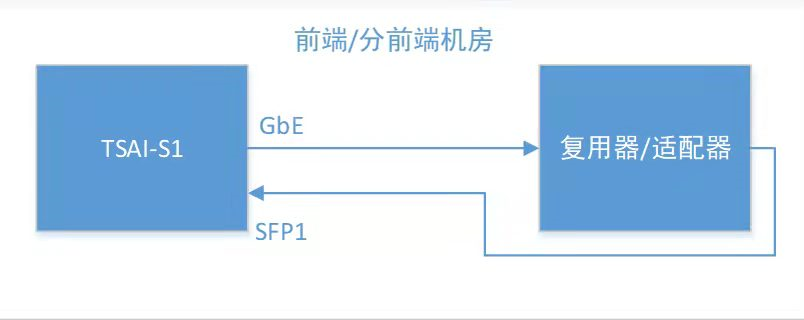

        图1 对传输网络中的单一设备进行测试



2种,如图2所示。对上下级传输链路进行检测。比如在前端机房部署一台码流分析仪发送测试码流,在分前端机房部署另一台码流分析仪接收测试码流,检测传输网络有没有比特错。

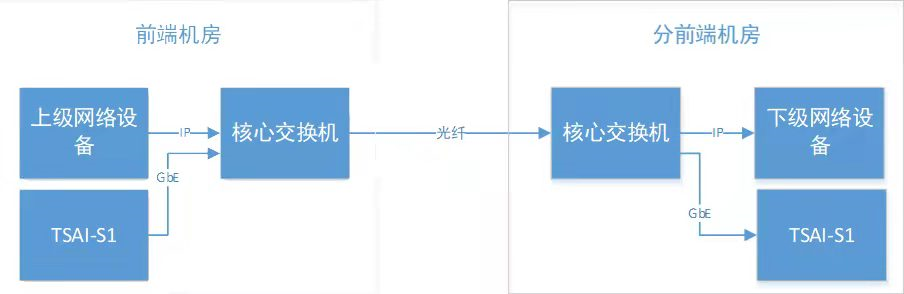

图2 对上下级传输链路进行检测



3种,如图3所示。对于核心交换机,可以向上和向下传输,在分前端机房的核心交换机中对收到的码流进行转发通过光纤回传到上级核心交换机。




图3 使用一台码流分析仪测试上下级传输链路


码流分析仪作为机房运维、检测等环节不可或缺的重要工具,可以帮助运营商提前预警问题、发现问题,提高运维效率。同时也能给用户带来更好的服务和体验。未来清大智捷也会和运营商一起努力,持续为大家提供更加专业的产品和服务。
