4K、8K超高清AVS2码流分析仪实战应用（四）

发布时间：2022-03-15 09:56:22

对于数字电视节目，需要稳定的码率输出，如果码率出现较大波动会影响终端的播放效果。码率过高会占用较多带宽资源，不能够充分利用带宽；码率过低会影响解码图像的质量。

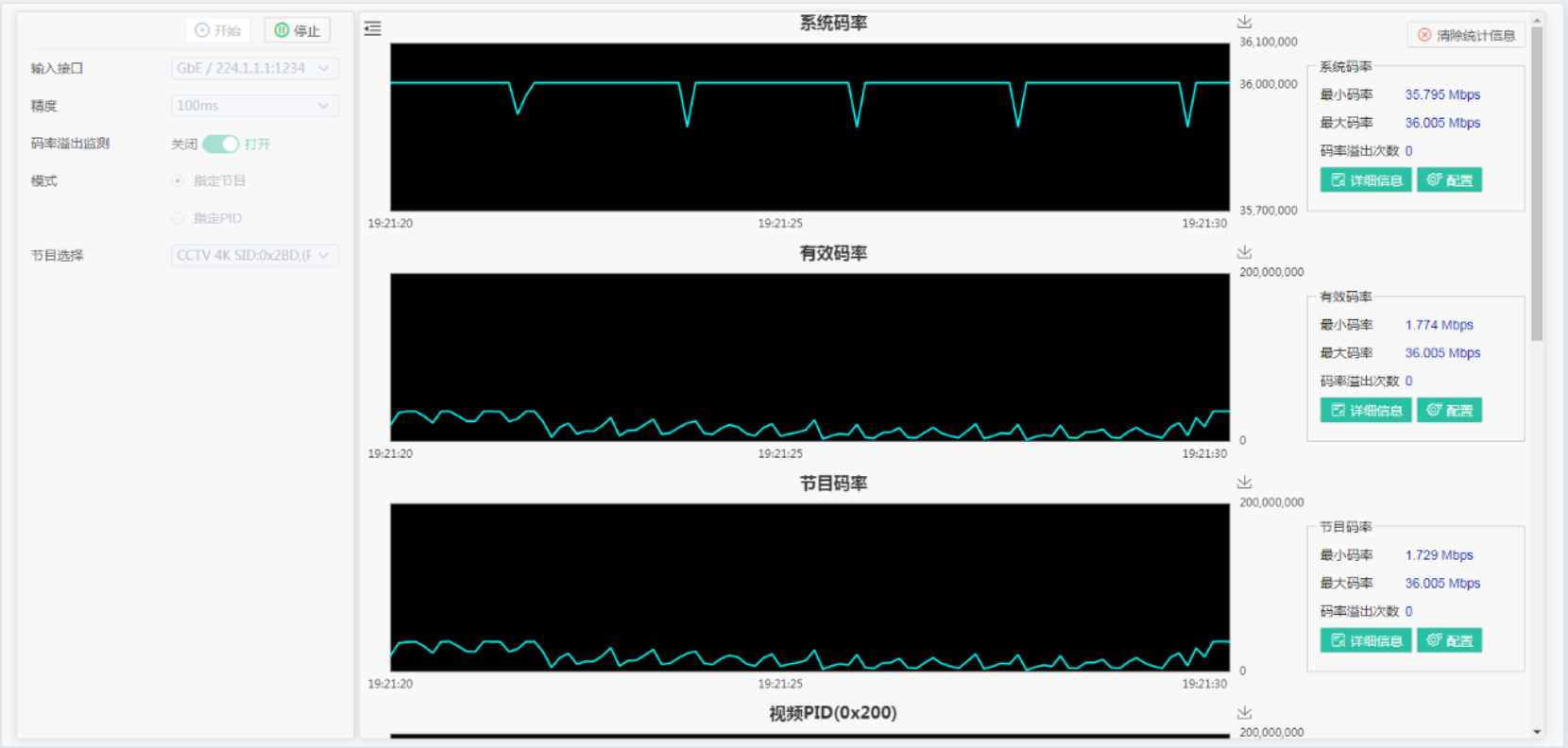

4K、8K超高清AVS2码流分析仪TSAI-S1中的码率波动检测功能，可以用于对TS流的码率波动情况进行检测。对码率波动进行精细化分析，并以波形图的形式动态显示码率的变化情况。对码率的检测，时间上可以精确到10ms级。此功能可以分析端口系统码率、有效码率、节目总码率、视频码率、音频码率以及指定PID的码率变波动情况，并且在检测码率波动情况的同时，可以根据运营商自定义的码率上下限，监测码率溢出情况，记录码率发生溢出的时刻，以及码率溢出时的具体码率。如图一所示。

在广电网络中，对于编码器等设备的码率输出有着严格的要求。在GY/T 271—2013《AVS+高清编码器技术要求和测量方法》标准中，对视音频码率波动要求：“在CBR编码输出的TS流中，有效视音频码率的最大值应不大于其设定值的102%”。在GY/T 323—2019《AVS2 4K超高清编码器技术要求和测量方法》标准中，对视音频码率波动要求：“在CBR编码输出的传送流中，设定有效视音频目标码率后，有效视音频码率最大值应不大于设定目标值的101%，有效视音频码率最小值应不小于设定目标值的97%”。

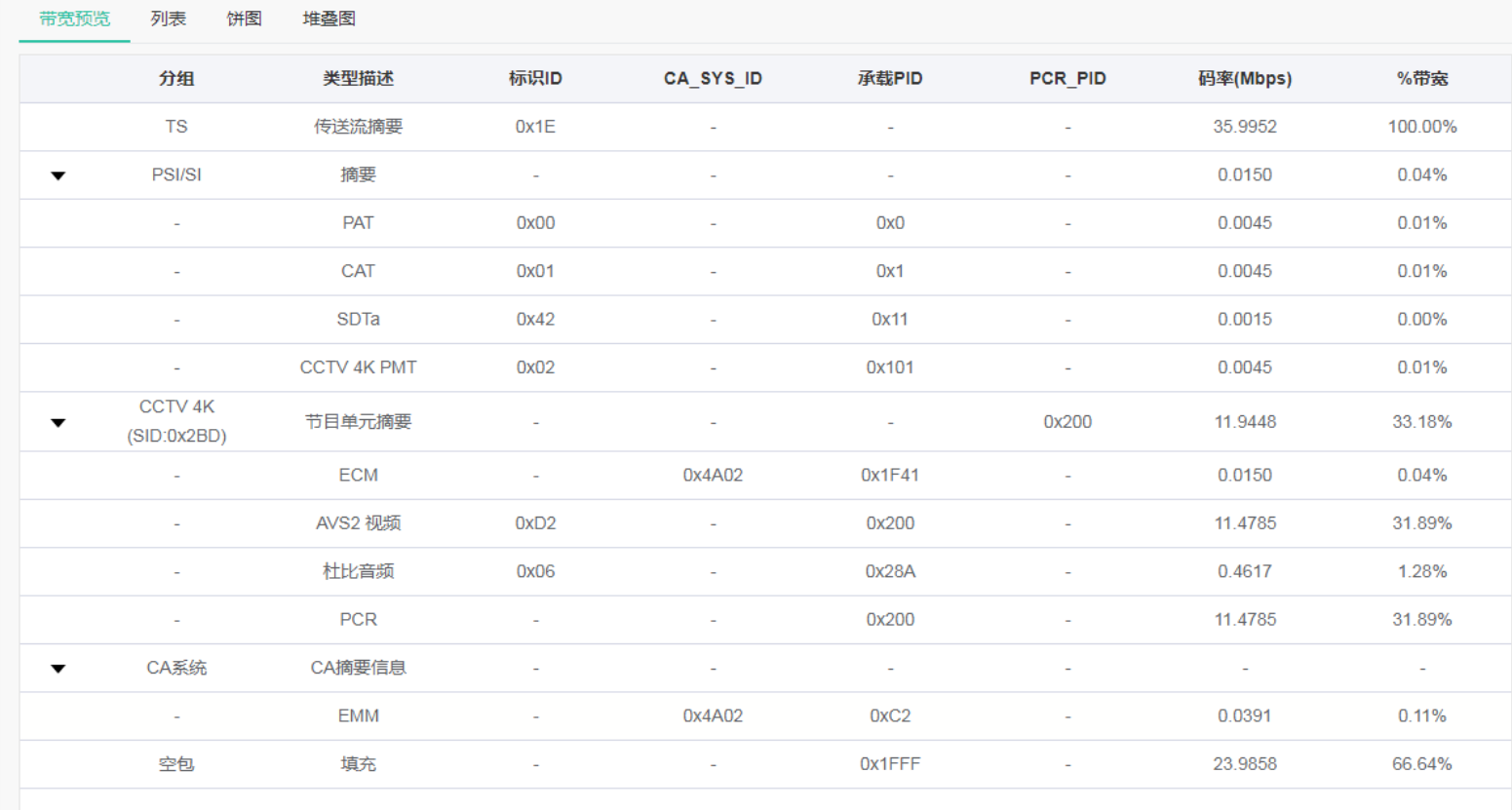

除此之外，TSAI-S1码流分析仪也支持码率统计，对传输流中所有的PID能够实时显示码率信息和带宽占比，如图二所示。同时支持列表、饼图、堆叠图多样化格式展示。在列表中可以看到最大码率和最小码率、短时最大码率和最小码率。运营商可将问题码流的码率信息与正常码流的码率信息进行比对，来判断码流是否正常，进一步找出问题所在。
