（四）数字电视IP化网络中的码流分析仪

新闻资讯

发布时间：2020-04-13 15:58:25

清大智捷4K/8K超高清AVS2码流分析仪TSAI-S1支持IP通道码流分析，除了可以对媒体传输质量MDI相关的指标进行分析之外，TSAI-S1还量身设计了IP探测、IP包间隔分析、RTP丢包检测等特有的功能。通过多方式、多角度去判断网络抖动和延迟，预测视频质量。

一、 MDI分析指标

IP码流分析主要分析指标有MDI-DF、MLR、MLT-15、MLT-24，它们来自MDI媒体传输质量指标RFC4445规范，该指标是由思科公司和IneoQuest共同提出的IP视频流传输质量测试的行业标准，广泛地应用于IPTV和IP有线数字电视网络质量评估和监测。通过这四个指标用来监测IP网络抖动与延迟，预测视频质量的恶化趋势。

下面是几个指标的用途和参考值

如果指标不在正常范围

视频传输质量将会受到影响

MDI-DF（延迟因素）

用于监测网络抖动与延迟和预测视频质量的恶化趋势。原理：解码端接收到网络流媒体的速度与送往解码器的速度往往是不同的，将时间的差异转换为数据大小的差异，从而用一个足够大的虚拟缓存区来预测时间大小。IneoQuest建议此值小于等于50ms。

MLR（媒体丢包速率）

用于预测视频质量的恶化趋势，原理：计算在单位时间内丢包或者包顺序错乱的个数。IneoQuest建议此值小于等于8。

MLT-15

用于测量15min内丢包或者包顺序错乱的个数。IneoQuest建议此值小于等于128。

MLT-24

用于测量24h内丢包或者包顺序错乱的个数。IneoQuest建议此值小于等于1024。

二、 IP探测

IP探测功能用于探测网口接收到的单播或组播流的源IP地址+端口号，源MAC地址，目的IP地址+端口号，目的MAC地址等信息。通过此功能，可以探测网口收到的单播和组播码流基本信息。

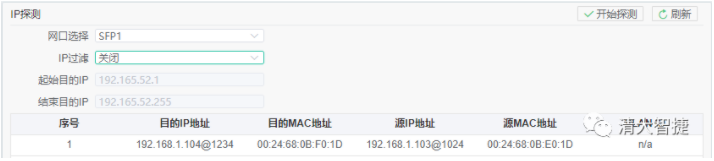

图1 不设置IP地址过滤直接进行IP探测

现在数字电视网络中的IP信号和IP码流越来越多，将我们的设备网口接到交换机的输出网口上，可以很方便探测到码流分析仪接收到的码流IP地址等情况，提高运维人员的问题处理效率。

并且，如果端口接收的码流信息过多，不方便查找，码流分析仪还提供了IPv4和IPv6地址过滤、起始目的IP和结束目的IP过滤探测到的结果。

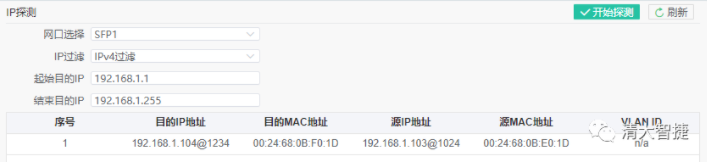

图2 IP探测设置了IP地址过滤

三、 IP包间隔分析

IP包间隔分析，可以统计每个IP包到达时间，以柱状图的形式显示达到时间的分布情况。可以设置统计的时间精度。统计的精度最高可以设置为1us。通过这个功能可以判断网络的稳定和延迟情况。如果柱状图的分布越靠左侧，越集中，说明网络很稳定；如果柱状图的分布比较分散，说明网络延迟较大。

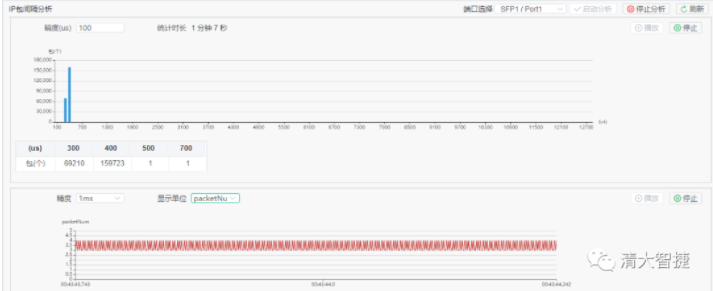

图3 IP包接收间隔以每100μs统计；

IP包接收数量以每1ms统计

同时，它也支持统计每秒钟网口接收到的IP包数量、字节数量和比特数量，以动态折线图的形式展示统计的结果。统计精度最高可以到1ms。在一个稳定的网络中，一个以稳定码率发送的码流，在单位时间内接收端收到IP包的数量应该也是不变的。如果观察到图形出现较大波动，那么可以判断此时网络抖动比较大。理想情况下，可以看到是一条直线，可以判断此时的网络很稳定，抖动很小。

通过这个功能，可以帮助我们运维人员很直观地实时去判断网络层是否稳定，延迟和抖动是否较大。以便能够及时发现问题，处理问题。

四、 RTP丢包检测

RTP丢包检测功能，可以检测端口收到的RTP包的丢包个数，丢包率，错误序号个数。可以很方便地定位错误的RTP包位置，并将分析结果导出。通过这个功能，可以帮助运维人员了解网络中RTP丢包和乱序包的情况，判断可能出问题的节点。

比如通过码流分析仪测试分析发现出现TS丢包；在RTP丢包检测中，检测到RTP没有丢包。那么交换机和传输层没有问题，可能是信号源的问题。如果RTP出现丢包，可能是传输层的问题。

如果信号源或者传输过程中的IP包乱序比较严重，这个时候解码端主观观看会出现乱码，更严重甚至因解码端无法纠错而导致无法解码。即使没有丢包，也会严重影响视频质量。

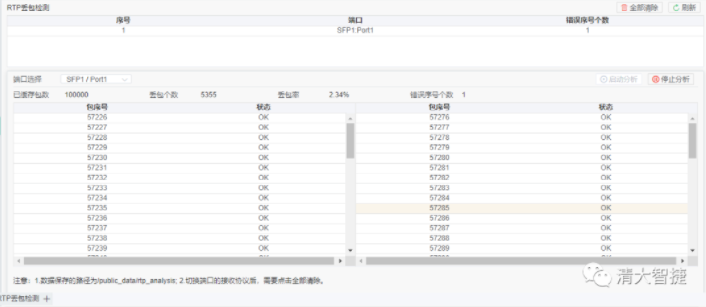

图4 RTP丢包检测结果中存在1个乱序包
