行业首款支持应急广播传输流分析的码流分析仪——清大智捷TSAI-S1

发布时间:2020-05-07 16:02:27

2018年清大智捷全新一代TSAI-S1码流分析仪研发上市,2019年TSAI-S1为全球首台5G+8K超高清转播车、新中国成立70周年庆祝等直播、转播活动的测试服务贡献了重要力量,在各地加快推进的应急广播体系建设中,码流分析仪也是“维稳”的一把好手,本文将为大家介绍应急广播系统中为什么要配备码流分析仪,为什么又需要配备清大智捷TSAI-S1码流分析仪。


    一、应急广播系统中为什么要

               配备码流分析仪  ?



  • 应急广播标准提出使用码流分析仪对应急广播适配器进行测量


应急广播体系是国家应急体系和国家公共服务体系的重要组成部分,2018年10月,国家广播电视总局颁发了《应急广播系统总体技术规范》、《县级应急广播系统技术规范》、《应急广播消息格式规范》、《应急广播系统资源分类及编码规范》等11 项关于应急广播的暂行技术文件。


截至目前,全国大部分已经建设完毕或正在建设的地方应急广播系统在传输方式上,都遵循以有线数字电视网络为主,无线地面数字电视网络和无线调频FM-RDS网络为辅的模式。在国家应急广播规范体系的《GD/J 088—2018 县级应急广播系统技术规范》中明确提到,应急广播系统核心设备应急广播适配器需要使用到码流分析仪进行测试以及日常维护。

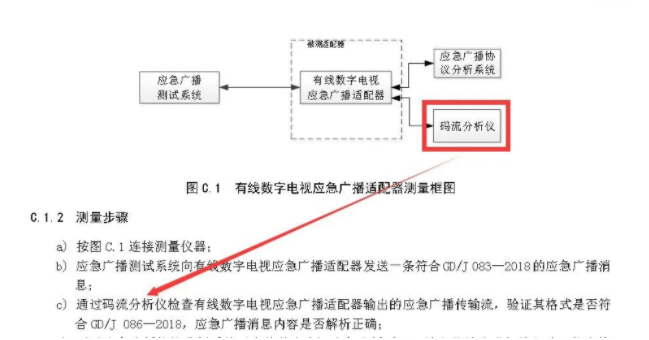

图1 《GD/J 088—2018 县级应急广播系统技术规范》
中关于有线数字电视应急广播适配器测量的技术规范

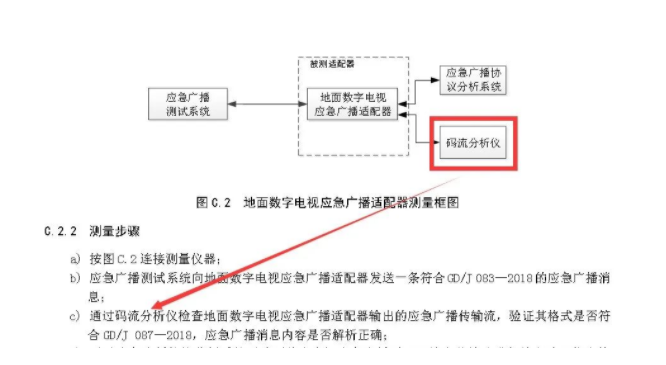

图2《GD/J 088—2018 县级应急广播系统技术规范》
中关于地面数字电视应急广播适配器测量的技术规范


  二、应急广播系统中为什么需要配备
       清大智捷TSAI-S1码流分析仪 ?



1



  • 清大智捷TSAI-S1码流分析仪针对应急广播传输流开发的测试功能获得国家级权威机构认可


清大智捷拥有长达15年的数字电视码流测试设备研发经验,长期与数字电视龙头企业数码视讯合作,在应急广播标准开始起草后,我们第一时间开发了应急广播码流分析功能,目前在国内国外都是首例也是唯一一例,获得国家权威机构国家广电总局广播电视科学研究院认可,签订了《应急广播多格式码流分析仪采购合同》。

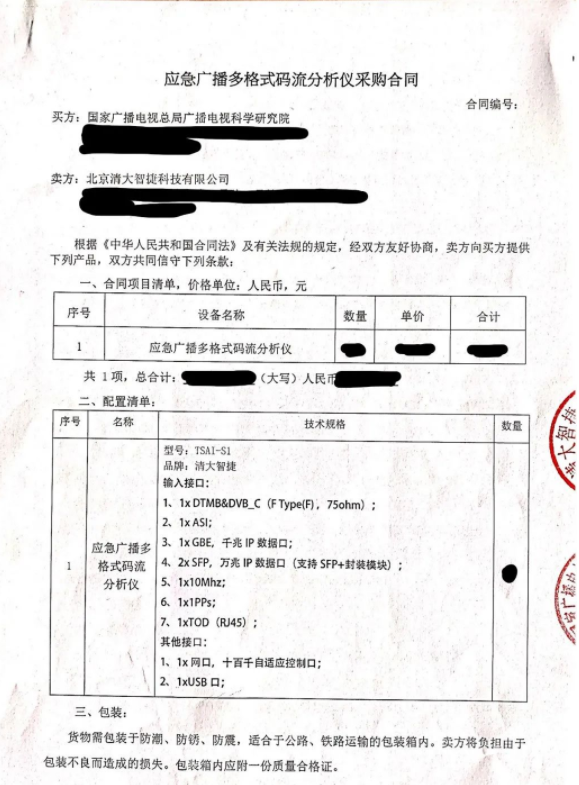

图3 与国家广电总局广科院签订的《应急广播多格式码流分析仪采购合同》



2



  • 清大智捷TSAI-S1码流分析仪应急广播传输流测量功能说明


TSAI-S1的应急广播码流分析功能,能识别应急广播码流并完整提取应急广播传输流中包含的所有信息,清楚的了解应急广播码流实时状态(是否有正常播发,是否正确,与在上级平台播发的信息是否一致等)。

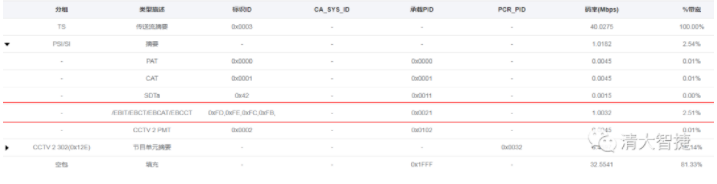

图4 可检测出TS流中的应急广播码流,并显示出码率信息

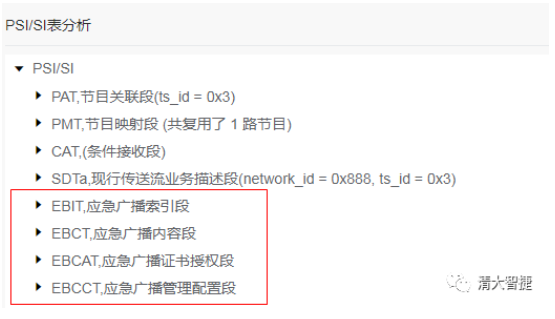

图5 应急广播标准中增加的4张应急广播特定信息表
(应急广播索引表、应急广播内容表、应急广播证书授权表、应急广播管理配置表)



3



  • 清大智捷TSAI-S1码流分析仪在应急广播系统建设、验收、维护中的作用



01  应急广播适配器测试

对应急广播适配器之后的各个节点进行测试,可以清楚的知道每个节点传输流中应急广播信息的传输情况,如果应急广播信息没有被及时正确的发布,可以迅速定位故障节点和设备,完成排障工作。

02  检测应急广播信息是否正确并完整的插入到传输流中

当传输流中插入了应急广播信息后,TSAI-S1可以将应急广播的完整信息查找并清晰的显示出来(见图4、图5),由此也可以准确判断其是否符合国家应急广播标准。其中的确切信息也可以与前端播放平台的信息进行一致性的对比,保证应急广播信息正确完整的发布。



除去上述在应急广播中的独有功能,清大智捷TSAI-S1也具备免装驱动、免装软件;支持WIFI连接,可使用笔记本、平板、手机上的浏览器进行访问和分析;同时拥有数字电视主要接口(射频、ASI、IP接口);支持视音频编码主要标准(H.264、H.265、AVS、AVS2、杜比、增强杜比等);并且支持4K/8K码流的分析、录制、转发、发送。无论是您想要建设、验收或维护应急广播系统,还是您有意升级您的码流分析设备,都可以扫描下方的二维码联系我们,目前有20台样机正在面向全国开放试用和测试,先到先得。
