4K/8K码流分析仪在便携式5G+4K/8K直播方案中的应用

发布时间:2020-06-01 16:07:53

随着5G发展不断提速,超高清视频等5G创新应用日益加速落地进程。5G+4K背包的出现改变了传统直播的现状,传统现场直播技术下,信号传输系统采用光纤、卫星或微波回传等方式,5G网络建设后可代替SDI线缆传输视频流,在“5G背包”里放上一个5G CPE终端,连上超高清摄影机和4K编码器,再通过现成的广覆盖、大带宽、低时延的5G网络将视频流实时传送到演播导控室,不再铺设大量光纤,信号传输系统简化成了一个简单的小背包,背着包就可以完成现场采编任务了。

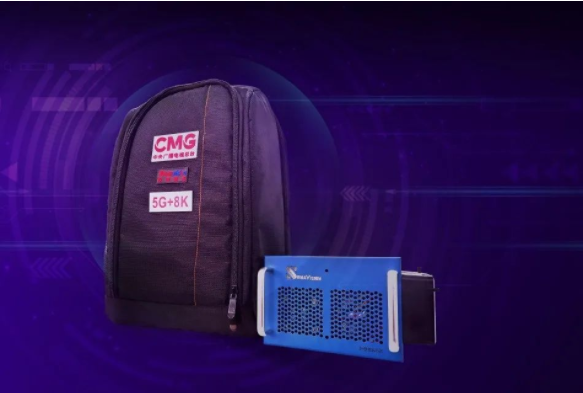

数码视讯5G+8K背包

国家发改委和工信部近期下发《关于组织实施2020年新型基础设施建设工程(宽带网络和5G领域)的通知》要求,要建设5G+4K/8K超高清制播系统设施,完善5G超高清业务传输网络等基础设施体系,开展便携式5G+4K/8K直播编码总体方案设计,促进5G超高清设备规模商用。

今天就带大家了解一下
清大智捷TSAI-S1码流分析仪
便携式5G+4K/8K直播方案中的应用

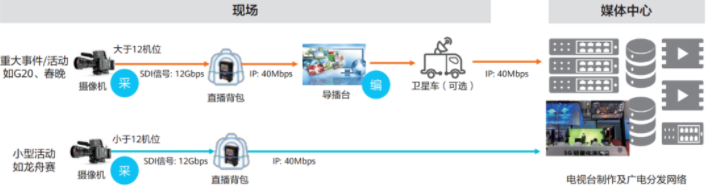

图片来自 华为《5G+4K直播SLA研究白皮书》



《5G+4K直播SLA研究白皮书》中介绍,在“5G背包”的大型直播应用中,4K摄像机采集的原始视频流进入直播背包等编码推流设备,编码后转换成IP数据流,通过内置的5G模组或外接的5G终端(CPE、手机)将视频数据转发给5G基站。5G基站通过核心网,把视频数据传送给导播车,再通过卫星或者微波后传给电视台视频服务器,进行导播编辑、存储,并通过多种方式发给视频显示终端。

TSAI-S1码流分析仪主要用在前期设备联调阶段。4K视频直播一般码率为40Mbps,直播时对码流的丢包率有很高的要求,并且在5G网络下对码率稳定性也有很高的要求。TSAI-S1码流分析仪可用于测试链路的码率带宽、是否出现丢包和误码、以及码流的TR101 290三级告警等内容。另外TSAI-S1也可以在接收端测试MDI指标。

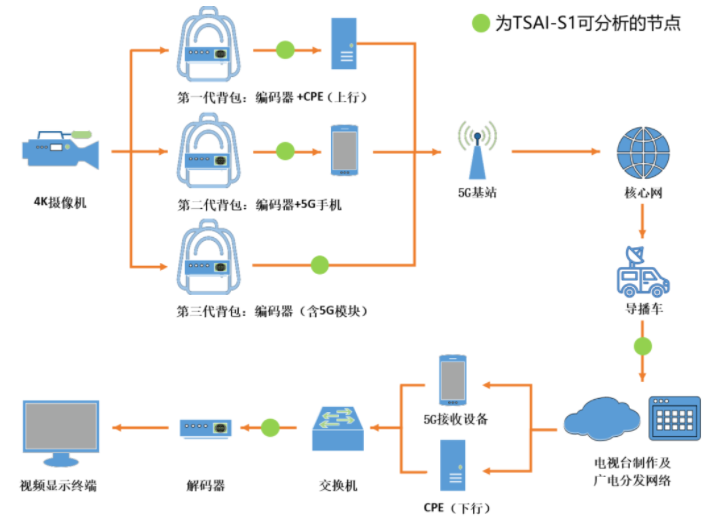

TSAI-S1在5G直播方案中的节点分析


  • 清大智捷TSAI-S1码流分析仪可通过直连“5G背包”的编码器的IP网口,测试其输出码流。

  • 在终端下行CPE或5G接收设备把5G码流接收下来后,TSAI-S1码流分析仪可通过连接交换机检测下行CPE或5G接收设备接收下来的码流,分析码流在进入解码器之前的情况。


  • 在导播车上的码流未通过卫星或微波传出去之前,TSAI-S1码流分析仪还可以测试转播车上4K、8K编码器输出的码流。



由于5G+4K/8K背包具有移动、便携的传输特性,以前没有专门针对“5G背包”移动场景设计的码流分析产品,现在TSAI-S1支持有线、WIFI两种方式接入,并可以通过手机/PAD/PC等多终端进行移动分析。TSAI-S1支持4K/8K大带宽码流分析,满足移动便携的同时又满足超高清信号测试需要。


在现场直播中可能存在多路4K、8K超高清视频信号同时传出,1台TSAI-S1可以同时接入多路4K、8K信号实时分析,8K视频直播一般码率都在100Mbps以上,直播时对码流的丢包率以及码率稳定性比4K直播要求更高,当“5G背包”传出多套4K、8K节目需要同时分析时,目前除TSAI-S1以外,没有其他码流分析仪能满足要求,同类产品普遍仅支持1路100Mbps左右的IP码流分析,TSAI-S1对于4K、8K码流多路录制、离线分析、码流发送和码流转发的能力也是行业内同类产品不能达到的。





图片来自 华为《5G+4K直播SLA研究白皮书》



“5G背包”使直播现场摆脱了有线连接的束缚,使用户可享受到越来越优质的沉浸式体验。在刚刚结束的2020年全国两会,新华社携手数码视讯等企业首次采用“5G+8K+卫星”的开创性组合进行现场直播,清大智捷积极参与到本次直播链路调试中,数码视讯一整套基于8K超高清的编解码传输系统(包含8K编解码器、8K复用器、8K卫星接收等核心设备)全程使用TSAI-S1码流分析仪进行测试,为两会的8K直播提供了可靠保障。

如今,5G+4K/8K直播背包已在央视春晚、两会、一带一路、世园会等场景进行了直播应用,并取得良好效果。在未来,它在媒体活动赛事的直播中将被广泛应用。TSAI-S1码流分析仪不仅能对“5G背包”中4K/8K超高清码流进行深入测试,也可以对数字电视平台的各个环节输出码流进行实时分析、记录和脱机详细分析,在数字电视平台链路的建设、验收或维护中发挥重要作用。
